Капка кабел
Модел: FTTH Fiber Singlemode SST кабел с плосък капки 4.5x7mm диелектричен гел без кабел за втвърден пластир
Диелектричните кабели SST-D-Drop осигуряват удобството за инсталиране на стандартни кабели Altos заедно с опростен дизайн с една тръба, който улеснява лесен достъп. Този диелектричен вариант елиминира необходимостта от свързване и заземяване. Кабелите са изброени на RU (RDUP) и разполагат с отлично съпротивление на смачкване. Предлага се в прекратяване на сглобките, този вариант на кабела е идеален избор за приложения за отпадане.
- представяне на продукта
4.5x7mm SST плосък капка кабел
Singlemode SST кабел с плосък капки 4.5x7mm е предназначен за ефективни и надеждни влакна към домашните (FTTH) инсталации. Този кабел съчетава иновативни функции с практически дизайн, за да отговори на нуждите на съвременните високоскоростни комуникационни мрежи.
Основната функция на този кабел е да достави високоефективна оптична свързаност на синглимодените влакна директно към домовете или предприятията. Неговите плоски дизайн и компактни размери (4.5x7mm) го правят идеален за инсталации в затворени пространства, като например по стени или под етажи. Singlemode Fiber осигурява отлично качество на сигнала и възможности за честотна лента, поддържайки високоскоростни интернет, гласови и видео услуги. Конструкцията без гел опростява обработката и монтажа, като намалява потенциалната каша и усложненията по време на настройка.

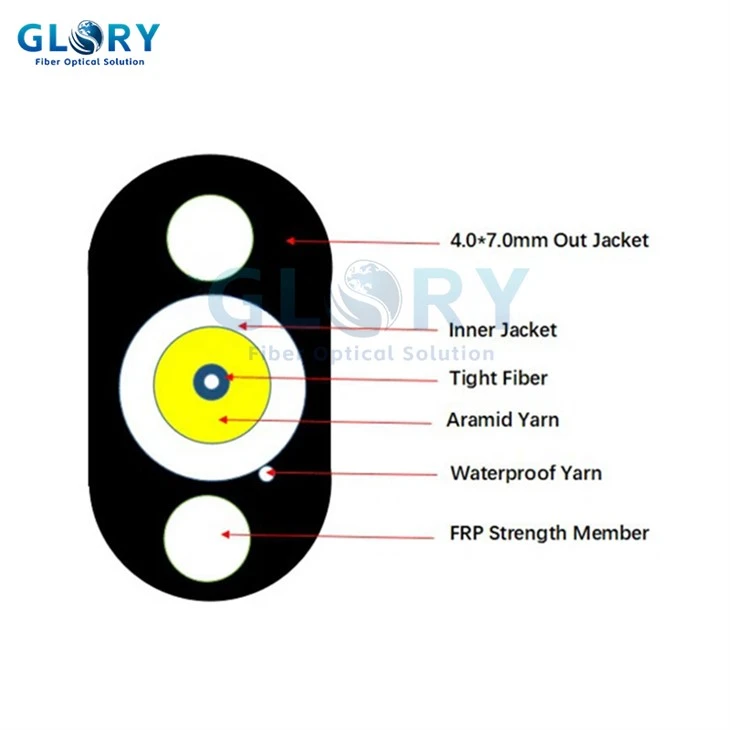

Кабелни конструкции с плоска капка:
|
Елементи |
Описание |
|
|
Брой на фибрите |
1-2 |
|
|
Стегнат буфер |
OD (mm): |
0.9±0.05 |
|
Материал: |
LSZH |
|
|
В обвивката |
OD (mm): |
2.0~3.0 |
|
Материал: |
LSZH |
|
|
Член на силата |
Арамидна прежда |
|
|
Член на силата |
G-FRP-1.6mm |
|
|
Шута |
Дебелина: |
Non . 0.8 mm |
|
Материал: |
Hdpe |
|
|
OD на кабел (mm) |
4.5*7.0mm ± 0.3 |
|
|
Нетно тегло (kg/km) |
38 |
|
Спецификации на оптични влакна:
|
Елементи |
Единици |
Спецификация |
|
|
Тип фибри |
|
G652D |
G657A |
|
Затихване |
db/km |
1310nm по -малко или равни на 0,36 1550nm по -малко или равни на 0,22 |
|
|
Хроматична дисперсия |
ps/nm.km |
1310nm по -малко или равни на 3,5 1550nm по -малко или равни на 18 1625nm по -малко или равни на 22 |
|
|
Нулев дисперсионен наклон |
ps/nm2.km |
По -малко или равни на 0,092 |
|
|
Дължина на вълната с нулева дисперсия |
nm |
1300 ~ 1324 |
|
|
Изрязана дължина на вълната (LCC) |
nm |
По -малко или равни на 1260 |
|
|
Затихване срещу огъване (60 мм x100Turns) |
db |
(30 мм радиус, 100ринг) По -малко или равни на 0,1 @ 1625nm |
(10 мм радиус, 1ринг) По -малко или равни на 1,5 @ 1625nm |
|
Диаметър на полето на режим |
мм |
9.2 ± 0.4 при 1310 nm |
9.2 ± 0.4 при 1310 nm |
|
Облечена на ядро концентричност |
мм |
По -малко или равни на 0,5 |
По -малко или равни на 0,5 |
|
Диаметър на облицовка |
мм |
125±1 |
125±1 |
|
Облицовка на некръбност |
% |
По -малко или равна на 0,8 |
По -малко или равна на 0,8 |
|
Диаметър на покритието |
мм |
245±5 |
245±5 |
|
Тест за доказателство |
GPA |
По -голям или равен на 0,69 |
По -голям или равен на 0,69 |
Механични и екологични показатели на Капка кабел:
|
Не. |
Елементи |
Метод на изпитване |
Критерии за приемане |
|
1 |
Тест за зареждане на опън |
Метод на изпитване: IEC 60794-1-E1 - Натоварване с дълъг опън: 350N - Натоварване с къси натоварвания: 800n - Дължина на кабела: по -голяма или равна на 50 m |
- Увеличаване на затихването@1550nm: по -малко или равно на 0,1 dB - Без напукване на яке и счупване на фибри |
|
2 |
Тест за съпротивление на смачкване |
Метод на изпитване: IEC 60794-1-E3 - Дълго натоварване: 300 N/100mm - Кратко натоварване: 1000 N/100mm Време за зареждане: 1 минути |
- Увеличаване на затихването@1550nm: по -малко или равно на 0,1 dB - Без напукване на яке и счупване на фибри |
|
3 |
Тест за устойчивост на въздействие |
Метод на изпитване: IEC 60794-1-E4 - височина на удара: １ ｍ - Претегляне на удара: 450ｇ - Точка на удара: по -голяма или равна на 5 - Честота на въздействието: по -голяма или равна на 3/точка |
- Увеличаване на затихването@1550nm: по -малко или равно на 0,1 dB - Без напукване на яке и счупване на фибри |
|
4 |
Многократно огъване |
Метод на изпитване: IEC 60794-1-E6 - Диаметър на дорза: 20D (D=диаметър на кабела) - Тегло на предмета: 15 кг - Честота на огъване: 30 пъти - Скорост на огъване: 2s/време |
- Увеличаване на затихването@1550nm: по -малко или равно на 0,1 dB - Без напукване на яке и счупване на фибри |
|
5 |
Торсионен тест |
Метод на изпитване: IEC 60794-1-E7 - Дължина: 1м - Тегло на предмета: 25 кг - ъгъл: ± 180 градуса - Честота: по -голяма или равна на 10/точка |
- Увеличаване на затихването@1550nm: по -малко или равно на 0,1 dB - Без напукване на яке и счупване на фибри |
|
6 |
Тест за проникване на вода |
Метод на изпитване: IEC 60794-1-F5B - Височина на главата под налягане: 1M - Дължина на екземпляра: 3M - Време за тестване: 24 часа |
- Без изтичане през края на отворения кабел |
|
7 |
Тест за колоездене на температурата |
Метод на изпитване: IEC 60794-1-F1 - Температурни стъпки: ＋20 степен, －40 градуса, ＋ 70 градуса, ＋ 20 градуса - Време за тестване: 24 часа/стъпка - Индекс на цикъла: 2 |
- Увеличаване на затихването@1550nm: по -малко или равно на 0,1 dB - Без напукване на яке и счупване на фибри |
|
8 |
Изпълнение на отпадане |
Метод на изпитване: IEC 60794-1-E14 - Дължина на тестване: 30см -Тъмберен диапазон: 70 ± 2 градуса - Време за тестване: 24 часа |
- Няма отпадане на съединението за пълнене |
|
9 |
Температура |
Операция: -40 градуса ~ +60 степен Магазин/транспорт: -50 градуса ~ +70 степен Инсталиране: -20 градуса ~ +60 степен |
|
Характеристики:
• Singlemode Fiber: осигурява високоскоростна свързаност с висока лента.
• Кабел кабел плосък дизайн: размери на 4.5x7mm за лесна инсталация в тесни пространства.
• Диелектрична конструкция: елиминира нуждата от свързване и заземяване.
• Без гел: Опростява обработката и инсталирането, намалявайки бъркотията.
• Устойчива обвивка: устойчива на атмосферни влияния за надеждна ефективност в различни среди.
• Предварително свързани опции: Предлага се за бързо и лесно внедряване.
• Универсално приложение: Подходящо както за жилищни, така и за търговски FTTH инсталации.
Прилагане на кабел за капки:
• Жилищни FTTH инсталации: Идеални за свързване на домове с високоскоростни влакнести мрежи, благодарение на компактния си дизайн и лекотата на инсталиране.
• Търговска употреба: Подходяща за малки до средни бизнес среди, където е необходима ефективна свързаност на влакната.
• Универсална инсталация: Плоският, без гел дизайн позволява гъвкава инсталация в различни сценарии, включително монтиране по повърхности или маршрутизиране през тесни пространства. Неговата здрава конструкция гарантира надеждна ефективност в различни среди и условия.
