Какво е фиброоптичен пач кабел?
Nov 13, 2025| Когато говорим за високо{0}}скоростен интернет, центрове за данни и 5G, често се фокусираме върху „мозъците“ и „сърцата“ като рутери и комутатори. Въпреки това, това, което гарантира точния и гладък поток на данни между тези "органи", са привидно незначителните, но изключително важни оптични кабели. Те са като „капилярите“ на мрежовия свят-тънки и крехки, но все пак носещи надигащия се поток от информация. Днес ще разкрием тайните зад тях.
I,Какво точно е оптичен кабел?
Казано по-просто, Fiber Patch Cable е дължина от фиброоптичен кабел, покрит в двата края с конектори, предназначен за гъвкави, plug{0}}and-връзки между оптични устройства. Той свързва оборудване като оптични приемо-предаватели, комутатори и сървъри, като ефективно предава оптични сигнали от единия край до другия.
Типичният оптичен кабел се състои от три части:
Ядро: ултра{0}}чиста стъклена нишка, която служи като действителен път за светлинни сигнали.
Облицовка: Материалът около сърцевината, който използва своя по-нисък индекс на пречупване, за да „улови“ светлината вътре в сърцевината чрез пълно вътрешно отражение.
Покритие: „Щекерите“ на всеки край на кабела, от решаващо значение за постигане на прецизно подравняване.
II,Защо оптичните кабели са толкова критични?
Може би се чудите колко голяма разлика може да направи един обикновен кабел? Отговорът е: необикновено!
Висока производителност: В сравнение с медните кабели, оптичните свързващи кабели предлагат изключително висока честотна лента и изключително ниска загуба на сигнал, което ги прави основен избор за 10G, 100G и по--скоростни мрежи.
Гъвкавост: Като „пач кабел“, оптичните кабели за свързване правят свързването, отстраняването на грешки и поддръжката на оборудване, монтирано в стелаж-, невероятно лесно, елиминирайки необходимостта от снаждане чрез синтез.
Надеждност: Високо-качествените оптични кабели осигуряват стабилни връзки, намалявайки времето за прекъсване на мрежата, причинено от лош контакт или прекомерна загуба.
Стандартизация: Стандартизираните типове конектори позволяват оперативна съвместимост между оборудване от различни производители, поставяйки основата за глобални оптични мрежи.
III,Как да изберем правилния оптичен кабел? Разбиране на ключовите категории
Изборът на правилния оптичен кабел изисква внимание към няколко основни измерения:
1. По режим на влакно: единичен-режим срещу многомодов
Едно-модови оптични кабели за свързване: Отличават се с много тънка сърцевина, позволяваща движение само в един светлинен режим. Основни характеристики: Изключително дълги разстояния на предаване (до десетки или стотици километри), много висока честотна лента. Използва се предимно в телекомуникациите, мрежите на дълги-разстояния и CATV.
Многомодови оптични кабели: Имат по-дебела сърцевина, позволяваща едновременното преминаване на множество режими на светлина. Основни характеристики: По-къси разстояния на предаване (обикновено до 500m-2km), по-ниска цена. Широко използван в центрове за данни, корпоративни локални мрежи и мрежи за съхранение (SAN).
2. По тип на конектора: Познайте вашите „щепсели“
Конекторите са "лицето" на пач кабела. Най-често срещаните видове включват:
Тип LC: Малък квадратен дуплексен конектор. Основни характеристики: Компактен размер, висока плътност на портовете. Основният избор за модерни центрове за данни и приложения с висока-плътност.
Тип SC: Квадратен дизайн с натискане-издърпване. Основни характеристики: Стабилна връзка, висока-ценова ефективност. Обикновено се използва в LAN и Fiber to the Home (FTTH) инсталации.
Тип FC: дизайн с кръгла резба. Основни характеристики: Много здрава връзка, отлична устойчивост на вибрации. Използва се предимно в стаи за тестово оборудване и телекомуникационно оборудване.
Тип ST: Кръгъл байонет конектор. Основни характеристики: Среща се често в по-стари мрежи, като постепенно се заменя с конектори тип LC и SC.

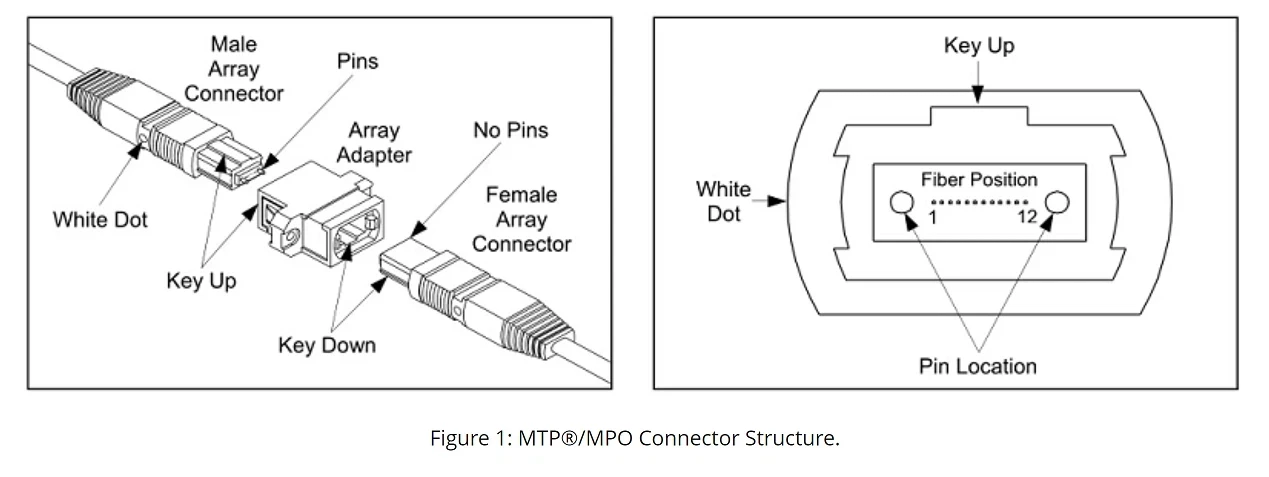

Тип MTP/MPO: Много{0}}ядрен един-конектор за модул. Основни характеристики: Може да свързва 12, 24, 48 или повече влакна едновременно. Проектиран за центрове за данни с висока -плътност 40G/100G+.
3. По полски тип: Фокус върху производителността на връзката
Това определя загубата на връщане (отражение на сигнала) в точката на свързване:
PC: Физически контакт, с леко извита крайна повърхност. Най-често срещаният тип.
UPC: Ултра физически контакт, с по-изразена кривина за по-добри възвратни загуби от PC. Използва се в цифрова телевизия, телефония и системи за данни.
APC: Ъглов физически контакт, с 8-градусова ъглова крайна повърхност, обикновено зелена. Той насочва отразената светлина към облицовката, вместо обратно към източника, като постига най-ниската загуба на връщане. Критичен за FTTH, CATV и други приложения за аналогов сигнал.
IV,Основни сценарии за приложение на оптични кабели
Вътре в центрове за данни: Свързване на сървъри към комутатори, формиране на основния път за натрупване на данни.
Оптични-до--дома (FTTH): Доставяне на оптичен сигнал от оборудването на доставчика на услуги директно до ONT/модема във вашия дом.
Окабеляване на локална мрежа (LAN).: Осигуряване на високо{0}}скоростни опорни връзки между различни етажи и отдели в офис сграда.
Телекомуникационни мрежи: Свързващи клетъчни кули и оборудване за основна мрежа.
Сигурност и наблюдение: Предаване на видеосигнали с висока{0}}детайлност на дълги разстояния с устойчивост на смущения.
Заключение: Изберете правилните „Капиляри“, за да активирате мрежата си
Fiber Patch кабелите са много повече от обикновени проводници; те са основните градивни елементи на ефективна и надеждна модерна оптична мрежа. Разбирането на техните типове, конектори и приложения е от решаващо значение за мрежовото планиране, внедряване и поддръжка.
Когато избирате, винаги помнете:
Голямо-разстояние, висока-честотна лента? Изберете единичен-режим.
Късо-разстояние, висока-ценова-ефективност? Изберете мултимода.
Висока плътност? Изберете LC. Високо{1}}скоростни паралелни връзки? Изберете MTP/MPO.
Високопроизводителни-цифрови системи? Изберете UPC. Аналогови сигнали? Изисква се APC.
Инвестирането във високо{0}}качествени, съвместими оптични кабели е инвестиция в здравето и бъдещето на цялата ви мрежова система. Те гарантират безпрепятствения поток от информационна „кръв“, позволявайки на вашия бизнес да работи в челните редици на информационната супермагистрала.
