Оптична кабелна кутия за оптични кабели

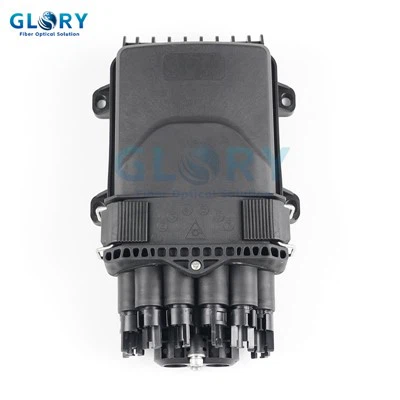

Кутията на оптичния кабел на влакната е механично запечатано корпус. Той е проектиран да защитава оптичните влакна, слепи и оптични компоненти; улесняване на организацията на фибри; и съхранявайте излишните фибри. Херметически запечатани, за да издържат на сурови метеорологични условия, тези кутии могат да бъдат монтирани на открито или в закрити среди като шахти, стени или кабелни коридори.



Кутията за оптично съединение на влакна разполага с четири отделни кабелни канала в единия край. Всеки канал позволява вход на поне два кабела с много влакна със среден капацитет (двоен вход) или до шест кабела с малък капацитет (диаметър 7 мм). Механизмът на херметичното уплътнение на скобата дава възможност за пълно сглобяване и разглобяване на капака без специализирани инструменти. Входните точки на кабела са запечатани в кутията с помощта на гумени уплътнения с предварително нарязани входове.





Характеристики на оптичната кабелна кабелна кутия:



• Диаметри на вход\/изходен кабел: 7 до 22 мм. Максимален капацитет: 256 оптични влакна (FO) сливания (двойно слой).

• Сплит тави: Правоъгълен, широк достъпни дизайн с разширяващи се раздели за лесно съхранение на влакна (до 32 FO влакна, двойно слой). Както блокът за поддръжка, така и отделните тави могат да се въртят 90 градуса и да се заключат във фиксирани позиции за гъвкавост на инсталацията.

• Оперативна приемственост: Кутиите могат да се отварят, затворят и обработват, без да прекъсват активните вериги. Позволява присъединяване\/разделяне на кабели, без да се реже всички влакна и осигурява адекватно съхранение на излишни тръби\/влакна.

• Axial tension load per cable:​​ >1000 N (изчислено като d\/45 mm, където d=диаметър на кабела). Продължителност на изпитването: 1 час на кабел. Максимално изместване на кабелите:<3 mm.

• Флексия на кабела: максимално 30 градусово огъване под 500 N сила. Приложена сила на 400 мм от края на уплътнението. Тестови цикли: 5 на кабел.

• Въртящ момент на кабела: максимално въртене на 90 градуса под 50 n · m въртящ момент. Приложена сила на 400 мм от края на уплътнението. Тестови цикли: 5 на кабел.

• Съпротивление на вибрациите: честотен диапазон 10–15 Hz. Скорост: Една октава в минута. Форма на вълната: синусоидален; Амплитуда: 3 mm (6 mm от пик до пик). Кабел закрепен на 500 мм от края на уплътнението. Продължителност на изпитването: 2 часа на ос.

• Static load resistance:​​ >1000 N (приложено над 25 cm² за 10 минути).

• Работна температура: -25 степен до +70 степен.

• Механична защита на въздействието: IK09 (20 J).

• Защита на вход: IP68 (напълно херметична и устойчива на атмосферни влияния за употреба на открито).

• Издръжливост: Материали, проектирани за минимален експлоатационен живот от 20 години.

Приложения на оптична кабелна кутия за оптични кабели:



• Телекомуникационна зона.

• Интернет услуга.

• Център за данни, CATV

• ftth
