Външно оптично оптично сплайс

Външно оптично оптично сплайс

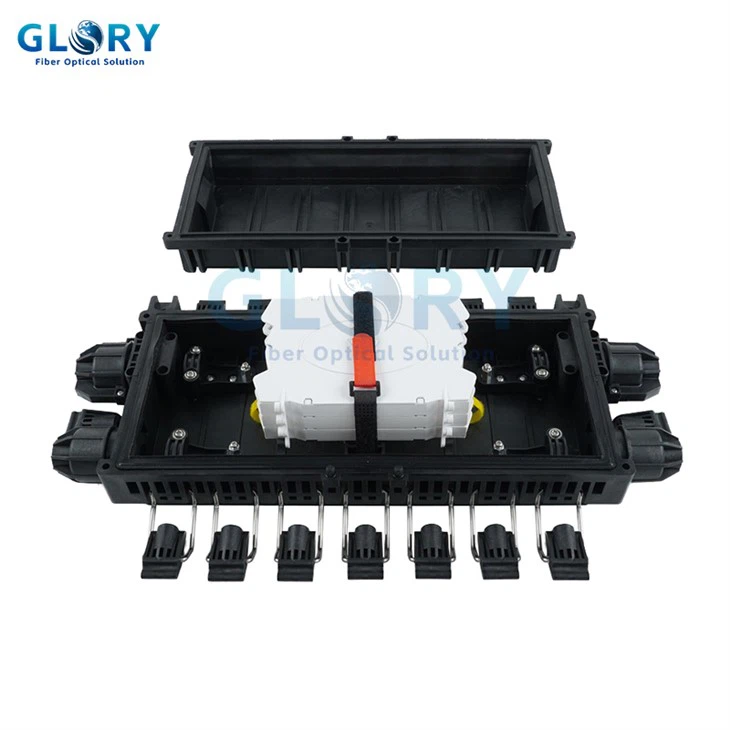

Серията GL -6808 външно оптично оптично сплайс е хоризонтално корпус, включващ 2 входа и 2 изходни кабелни порта. Проектиран като универсален разтвор на оптична кабелна връзка, той позволява сплайсиране и разпределение на оптични влакна. Съвместим с различни типове оптични кабели (разхлабена тръба, скелет, панделка и др.), Заграждението може да бъде инсталирано в различни среди (надземни, монтирани на стена, тръбопровод, шахти или подземни) и поддържа множество методи на свързване (разпространение, мостови, разклонения и т.н.).



Конструиран от PP (полипропилен) и стъклени влакна, оптичното сплитане на Outner Optic сплайс осигурява стабилни механични характеристики и екологична издръжливост.



Спецификации:



Име на артикула	Външно оптично сплайс на външни влакна GL -6808- a
Размер (mm)	487(L)×194(W)×118(H)
Цвят	Черно
Кабелни портове	2 вход и 2 изход Подходящ за кабел с влакна φ 10-18 mm
Степен на защита	IP68
Капацитет на сплайс на фибри	72 влакна
Капацитет на единична тава	24 влакна
Max Qty. Сглобяване на тави	3 бр
Приложение	Въздушна\/шахта\/монтаж на стена
Вътрешна картонена опаковка (мм)	510 × 220 × 150 (1 парче)
Външна картонена опаковка (мм)	530 × 460 × 480 (6 бр)

Име на артикула	Оптично сплитане на външни влакна GL -6808- b
Размер (mm)	525(L)×200(W)×151(H)
Цвят	Черно
Кабелни портове	2 вход и 2 изход Подходящ за кабел с влакна φ 10-18 mm
Степен на защита	IP68
Капацитет на сплайс на фибри	288 влакна
Капацитет на единична тава	48 влакна
Max Qty. Сглобяване на тави	6 бр
Приложение	Въздушна\/шахта\/монтаж на стена
Вътрешна картонена опаковка (мм)	540 × 220 × 180 (1 парче)
Външна картонена опаковка (мм)	560 × 460 × 570 (6 бр)



Характеристики:



• Хоризонтална структура с механични уплътнения.
• Кабелни портове, закрепени с гайки, за да отговарят на стандартите на IP68.
• Дизайнът на катарамата около кутията позволява повторно отваряне без винтове.
• Затягането на винтовете и уплътненията се произвеждат от 304 неръждаема стомана за подобрена устойчивост на корозия.
• Запечатване на компресия на гайки за кабели; Побира широк обхват на кабела.
• Разглобяемата гайка на капачката позволява инсталиране, без да се рязане на кабела.
• пламък-ретардисти, UV-устойчиви материали; Персонализиране за отговаряне на изискванията на клиента.



Чертеж на структурата:



Gl -6808- a	Gl -6808- b

Инсталационна диаграма:



Често задавани въпроси:



1 Диаграма на инсталационния поток за оптично сплитане на външни влакна

2 Кои са основните изисквания, които трябва да бъдат изпълнени за външно оптично оптично сплайс?



• Водоустойчиво и прахоустойчиво-висококачественото корпус трябва да бъде IP 68- оценен, което означава, че е напълно прахов и водоустойчив.
• Устойчивост на въздействие - Заграждението трябва да бъде направено от трайни материали, които се противопоставят на щетите от случайни неравности или удари.
• Устойчива на UV-Защитата срещу експозиция на UV осигурява дълготрайна издръжливост за кабелите вътре.
• Температурно съпротивление - Обединената среда на открито може да изпита екстремни температури, от горещи летни дни до замръзване на зимите. Заграждението трябва да издържа на температурен диапазон от -40 до 65 градуса.
• Лесна за инсталиране - Инсталирането трябва да бъде ясна и бърза, като не изисква специални инструменти или опит. Трябва да се предоставят ясни инструкции.



В заключение, загражденията за оптично сплайс на открито са критични компоненти на всяка мрежа. Те защитават оптичните кабели от екологични щети, гарантират надеждна комуникация и подобряват общата работа на мрежата.
